Komputer Server – adalah bagian terpenting dari perangkat keras jaringan komputer, server banyak digunakan untuk berbagai fungsi misalanya sebagai webserver,ftp server, untuk tingkat yang lebih tinggi server bisa di modifikasi sampai ke firewall server,proxy server, router (rooting) , bandwidth management dan masih banyak lagi fungsi dari server pada sebuah jaringan komputer. Tetapi fungsi utama dari server adalah mengatur komunikasi data antara sesama client Baik pada file sharing ataupun pembagian koneksi internet.
Komputer Client – sama dengan server, komputer client hampir sama dengan server, jika komputer client tidak ada maka secara keseluruhan jaringan komputer tidak akan lengkap. Komputer client adalah komputer yang terhubung dengan server untuk memenuhi kebutuhan tertentu dan umumnya di tetapkan oleh server induk, misalnya pada pengaplikasian perkantoran komputer client digunakan sebagai tempat menginput data untuk kebutuhan server. Jadi secara keseluruhan komputer client yang terhubung bisa di sebut sebagai Workstations.
Network Interface Cards (NIC) NIC atau lancard - dalam bahasa indonesia adalah kartu jaringan adalah perangkat keras jaringan komputer yang digunakan untuk menghubungkan antar komputer, NIC secara fisik dibagi menjadi dua yaitu, Lancard internal yang sudah terintegrasi dengan mainboard dan lancard external dalam bentuk terpisah dan dipasang pada PCI slot mainboard. Yang paling penting dari Network Interfaca card adalah terdapat MAC Address sebagai identitas pembeda dari tiap perangkat, untuk penjelasan lebih lanjut akan di bahas lebih lanjut,
Hub atau Concentrator

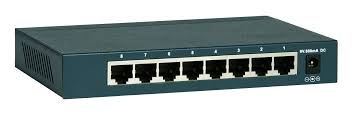

Hub
adalah perangkat jaringan yang terdiri dari banyak port untuk menghubungkan Node atau titik sehingga membentuk jaringan yang saling terhubung dalam topologi star. Jika jumlah port yang tersedia tidak cukup untuk menghubungkan semua komputer yang akan dihubungkan ke dalam satu jaringan dapat digunakan beberapa hub yang dihubungkan secara up-link.
Port yang tersedia biasanya sampai 8, 16, 24 atau lebih banyak sesuai kebutuhan Anda. Untuk kecepatan, Anda dapat menggunakan HUB 10 atau Switch 10/100. Sebaiknya menggunakan 10/100 karena dapat digunakan untuk jaringan berkecepatan maksimal 10 atau 100. Hub ada yang mendukung pemggunaan kabel coax yang menukung topologi BUS dan UTP yang mendukung topologi STAR. Namun type terbaru cenderung hanya menyediakan dukungan untuk penggunaan kabel UTP.
Cara kerja Hub
Alat ini adalah dengan cara mengirimkan sinyal paket data ke seluruh port pada hub sehingga paket data tersebut diterima oleh seluruh computer yang berhubungan dengan hub tersebut kecuali computer yang mengirimkan. Sinyal yang dikirimkan tersebut diulang-ulang walaupun paket data telah diterima oleh komputer tujuan. Hal ini menyebabkan fungsi colossion lebih sering terjadi.
Misalnya ketika ada pengiriman paket data dari port A ke port B dan pada saat yang sama ada pengiriman paket data dari port C ke port D, maka akan terjadi tabrakan (collision) karena menggunakan jalur yang sama (jalur broadcast yang sama) sehingga paket data akan menjadi rusak yang mengakibatkan pengiriman ulang paket data. Jika hal ini sering terjadi maka collison yang terjadi dapat mengganggu aktifitas pengiriman paket data yang baru maupun ulangan. Hal ini mengakibatkan penurunan kecepatan transfer data. Oleh karena itu secara fisik, hub mempunyai lampu led yang mengindikasikan terjadi collision.
Ketika paket data dikirimkan melalui salah satu port pada hub, maka pengiriman paket data tersebut akan terlihat dan terkirim ke setiap port lainnya sehingga bandwidth pada hub menjadi terbagi ke seluruh port yang ada. Semakin banyak port yang tersedia pada hub, maka bandwidth yang tersedia menjadi semakin kecil untuk setiap port.
Hal ini membuat pengiriman data pada hub dengan banyak port yang terhubung pada komputer menjadi lambat.
Switch
Switch adalah alat yang digunakan untuk menghubungkan bebepara LAN yang terpisah serta menyediakan filter paket antar LAN. Switch adalah peralatan multi port, masing-masing dapat mendukung satu workstation, jaringan Ethernet atau jaringan Token Ring. Meskipun terhubung dengan jaringan yang berbeda pada masing-masing port, switch dapat memindahkan paket data antar jaringan apabila diperlukan. Dalam hal ini switch berlaku seperti bridge multi port yang sangat cepat (paket data difilter oleh switch dengan alamat yang dituju).
Switch digunakan untuk meningkatkan kinerja jaringan suatu organisasi dengan cara pembagian jaringan yang besar dalam beberapa jaringan yang lebih kecil, tetapi masih menyediakan interkoneksi yang memadai antar jaringan. Switch meningkatkan kinerja jaringan dengan cara menyediakan dedicated bandwidth pada masing-masing port, tanpa mengganti peralatan yang ada seperti NIC,hub, pengkabelan,router atau bridge yang sudah terpasang. Switch juga dapat mendukung banyak transmisi secara serentak.
Cara Kerja Switch
Switch dapat dikatakan sebagai multi-port bridge karena mempunyai collision domain dan broadcast domain tersendiri, dapat mengatur lalu lintas paket yang melalui switch jaringan. Cara menghubungkan komputer ke switch sangat mirip dengan cara menghubungkan komputer atau router ke hub. Switch dapat digunakan langsung untuk menggantikan hub yang sudah terpasang pada jaringan.
Bridge
Bridge adalah sebuah komponen jaringan yang digunakan untuk memperluas jaringan atau membuat sebuah segmen jaringan. Bridge jaringan beroperasi di dalam lapisan data-link pada model OSI. Bridge juga dapat digunakan untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya antara media kabel Unshielded Twisted-Pair (UTP) dengan kabel serat optik atau dua buah arsitektur
Sebuah bridge dapat:
- menghubungkan segmen network bersama memfilter traffic dengan
- membaca packet addressnya menghubungkan network yang berbeda
- (Ethernet dan Token Ring) jika level protokol yang lebih tingginya
- sama atau bisa ditranslasikan
Sebuah bridge tidak dapat:
- menentukan jalur mana yang paling efisien untuk mentransmisikan data
- menyediakan fungsi traffic management (melewatkan kemacetan)
Bridge yang terdapat pada suatu jaringan LAN tidak boleh lebih dari 4 buah bridge.
Cara Kerja Bridge
Bridge menerima packet dari satu host yang dialamatkan kehost pada sisi yang lain, bridge melewatkan frame date melalui koneksi tersebut. Jika bridge mendeteksi traffic yang dialamatkan ke segmen aslinya, ia tidak mengijinkan ia untuk lewat. Dengan cara ini bridge melakukan fungsi filtering yang mengurangi keseluruhan network traffic.
Tetapi meskipun bridge dapat mempelajari MAC address dari station pada network, ia tidak dapat menentukan jalur yang paling efisien untuk mengirimkan data. Tugas ini membutuhkan sebuah hardware lain aitu sebuah router.
Bridge mampu untuk menghubungkan LAN yang menggunakan physical dan MAC-layer protokol yang berbeda, seperti Ethernet dengan Token Ring.
Router
Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.
Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).
Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.
Secara umum, router dibagi menjadi dua buah jenis, yakni:
- static router (router statis): adalah sebuah router yang memiliki tabel routing statis yang di setting secara manual oleh para administrator jaringan.
- dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya
Repeater
Sedangkan Repeater adalah salah satu perangkat yang berfungsi untuk memperpanjang rentang jaringan dengan cara memperkuat isyarat electronis. Dengan menggunakan repeater, LAN yang memakai ethernet dapat diperpanjang rentang jaringannya hingga 20 km dengan memasang repeater setiap 2,5 km.
Cara Kerja Repeater
Saat PTT HT Ditekan ( ia akan memancar pada Freq A ) Bag RX repeater (frequency :A) menerima informasi dari radio HT tsb, maka bag rx aktif, dan COR akan langsung menggerakkan bag transmit (TX ) yang secara bersamaan informasi yang diterima tsb dipancarkan kembali oleh bagian TX ( B). dan pancaran tsb dapat diterima oleh HT lain dilapangan pada Frekwensi receive HT ( B )
Demikian pula saat HT lain mengudara untuk menjawab atau memanggil prosedur tsb kembali berulang
Repeater pada umumnya diletakkan disuatu tempat ketinggian ,antennanyapun ditinggikan lagi yang biasanya diletakkan diatas tower sehingga jangkauan pancaran akan lebih jauh.
Semakin tinggi letak repeater, maka akan lebih jauh pula daya jelajahnya.
Seringnya repeater diletakkan disuatu lokasi yang tinggi misalnya di puncak Gunung, atau Bukit, Antennanya pun di instalasikan ditower yang cukup tinggi.
Memperkirakan jarak jangkau repeater, secara sangat sederhana adalah dengan melihat area dari lokasi tsb dengan mata kita, bila yang terlihat sangat luas, maka hampir dapat dipastikan, sejauh mata kita memandang, sampai sanalah area yang dapat dicover oleh repeater itu, ( Line Of Sight ) Mengingat keterbatasan daya pandang, dapat saja coveragenya lebih jauh dari pandangan kita.
Peformance sebuah repeater dipengaruhi pula oleh ,daya pancar repeater, sensitivitas, serta sel;ektivitas dari repeater itu sendiri.
Untuk meningkatkan kekuatan pancaran, selain meletakkan repeater pada tempat yang tinggi, maka digunakan pula Antenna dengan penguatan ( gain ) yang besar.
